14) PLACA BASE

'La placa base', placa madre, tarjeta madre  o board (en inglés motherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos.

Va instalada dentro de una caja que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja.



La placa base, además, incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

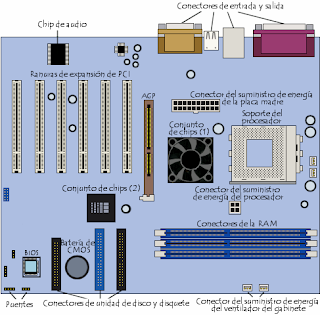

Material sintético, sobre la cual existe un circuito electrónico que conecta diversos elementos que se encuentran anclados sobre ella; los principales son:

    * el microprocesador, "pinchado" en un elemento llamado zócalo;

    * la memoria, generalmente en forma de módulos;

    * los slots o ranuras de expansión donde se conectan las tarjetas;

    * diversos chips de control, entre ellos la BIOS.

Factores de forma de las placas madres



Existen múltiples factores de forma para las placas madres. En general, la mayoría de los fabricantes se adaptan a los factores de forma que toman las placas madres de las computadoras compatibles con IBM (incluso las Macintosh y las Sun).

Algunos factores de forma son:

* PC/XT - fue creada por IBM para las primeras computadoras hogareñas. La especificación era abierta, por lo tanto múltiples desarrolladores se basaron en esta convirtiéndose así en un estándar de facto. Tamaño: 8,5 × 11" | 216 × 279 mm.

* AT (Advanced Technology) - fue creada por IBM para las sucesoras de las PC/XT. Las AT fueron muy populares en el tiempo de los microprocesadores 80386. Tamaño: 12 × 11"–13" | 305 × 279–330 mm.

* Baby AT - fue desarrollada por IBM en 1985 como sucesora de las AT. Fueron muy populares por su reducido tamaño. Tamaño: 8,5" × 10"–13" | 216 mm × 254-330 mm.

* ATX - fue desarrollado por Intel en 1995. Hasta hoy (2007) es el factor de forma más popular para las placas madre. Tamaño: 12" × 9,6" | 305 mm × 244 mm (Intel 1996).

* EATX - Tamaño: 12" × 13" | 305mm × 330 mm

* microATX - versión pequeña de la ATX (un 25% más pequeñas). Soporta menos tarjetas de expansión y es muy popular en computadoras pequeñas. Tamaño en 1996: 9,6" × 9,6" | 244 mm × 244 mm.

* FlexATX - subconjunto de las microATX desarrollada por Intel en 1999. Tamaño: 9,6" × 9,6" | 244 × 244 mm max.

* LPX - Tamaño: 9" × 11"–13" | 229 mm × 279–330 mm.

* NLX - Tamaño: 8"–9" × 10"-13,6" | 203–229 mm × 254–345 mm

* BTX (Balanced Technology Extended) - estándar propuesto por Intel a principios de 2000 para ser sucesor de las ATX.

* Mini-ITX - factor de forma muy pequeño y altamente integrado desarrollado por VIA en 2001 para pequeños dispositivos. Tamaño: 6,7" × 6,7" | 170 mm × 170 mm max.
